Charakterystyka

W wymiennikach typu B powierzchnię wymiany ciepła stanowi wężownica wykonana z rur poddanych procesowi specjalnego formowania. Powstałe w ten sposób karbowanie wielokrotnie intensyfikuje wymianę ciepła.

Zalety

• Wysoka efektywność: wyższy współczynnik wymiany ciepła w porównaniu ze standardowymi wymiennikami rurowymi i płytowymi.
• Pionowa instalacja: oszczędność zajmowanego miejsca.
• Swoboda przy projektowaniu: Różnorodność typów pozwala na dobór wymienników w szerokim zakresie ciśnień, temperatur i przepływów.
• Niskie koszty eksploatacji: większa odporność na zanieczyszczenia dzięki konstrukcji króćców w kształcie litery V i karbowaniu rur wężownicy.

Materiały

• Wężownica, ściana sitowa: stal nierdzewna, tytan;
• Płaszcz, głowice: stal nierdzewna, tytan;
• Króćce przyłączeniowe: stal nierdzewna, tytan;
• Kołnierze przyłączeniowe: stal nierdzewna, tytan, stal węglowa.

Zastosowanie

• Systemy grzewcze
• Chłodnictwo
• Wymiana ciepła w procesach przemysłowych

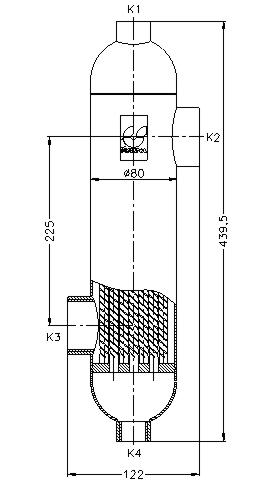

Wymiennik B130

PARAMETRY PRACY MAX. CIŚNIENIE: 1,6 MPa MAX. TEMPERATURA: 203 deg. C PARAMETRY KONSTRUKCYJNE POWIERZCHNIA WYMIANY CIEPŁA: 0,2 m2, rura karbowana 8mm OBJĘTOŚĆ STR. RUREK: 0,7 l OBJĘTOŚĆ STR. PŁASZCZA: 1,0 l WAGA Z PRZYŁĄCZAMI GWINTOWANYMI: 3,3 kg WAGA Z PRZYŁĄCZAMI KOŁNIERZOWYMI: - STANDARDOWA LOKALIZACJA PRZYŁĄCZY K1 - wlot czynnika grzewczego K2 - wylot czynnika ogrzewanego K3 - wlot czynnika ogrzewanego K4 - wylot czynnika grzewczego TYPY PRZYŁĄCZY K1, K4: R 3" gwint wewnętrzny K2, K3: R 11" gwint wewnętrzny

Wymiennik B180

PARAMETRY PRACY MAX. CIŚNIENIE: 1,6 MPa MAX. TEMPERATURA: 203 deg. C PARAMETRY KONSTRUKCYJNE POWIERZCHNIA WYMIANY CIEPŁA: 0,4 m2, rura karbowana 8mm OBJĘTOŚĆ STR. RUREK: 1,2 l OBJĘTOŚĆ STR. PŁASZCZA: 1,4 l WAGA Z PRZYŁĄCZAMI GWINTOWANYMI: 4,6 kg WAGA Z PRZYŁĄCZAMI KOŁNIERZOWYMI: - STANDARDOWA LOKALIZACJA PRZYŁĄCZY K1 - wlot czynnika grzewczego K2 - wylot czynnika ogrzewanego K3 - wlot czynnika ogrzewanego K4 - wylot czynnika grzewczego TYPY PRZYŁĄCZY K1, K4: R 1" gwint wewnętrzny K2, K3: R 11" gwint wewnętrzny

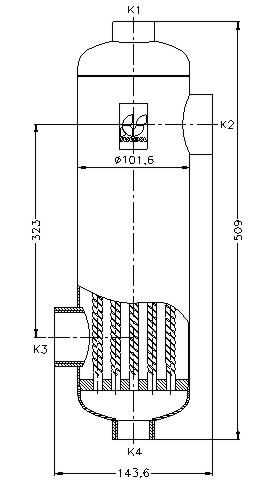

Wymiennik B250

PARAMETRY PRACY MAX. CIŚNIENIE: 1,6 MPa MAX. TEMPERATURA: 203 deg. C PARAMETRY KONSTRUKCYJNE POWIERZCHNIA WYMIANY CIEPŁA: 0,6 m2, rura karbowana 8mm OBJĘTOŚĆ STR. RUREK: 1,5 l OBJĘTOŚĆ STR. PŁASZCZA: 2,0 l WAGA Z PRZYŁĄCZAMI GWINTOWANYMI: 5,8 kg WAGA Z PRZYŁĄCZAMI KOŁNIERZOWYMI: - STANDARDOWA LOKALIZACJA PRZYŁĄCZY K1 - wlot czynnika grzewczego K2 - wylot czynnika ogrzewanego K3 - wlot czynnika ogrzewanego K4 - wylot czynnika grzewczego TYPY PRZYŁĄCZY K1, K4: R 1" gwint wewnętrzny K2, K3: R 11" gwint wewnętrzny

Wymiennik B300

PARAMETRY PRACY MAX. CIŚNIENIE: 1,6 MPa MAX. TEMPERATURA: 203 deg. C PARAMETRY KONSTRUKCYJNE POWIERZCHNIA WYMIANY CIEPŁA: 0,7 m2, rura karbowana 8mm OBJĘTOŚĆ STR. RUREK: 1,8 l OBJĘTOŚĆ STR. PŁASZCZA: 2,6 l WAGA Z PRZYŁĄCZAMI GWINTOWANYMI: 7,3 kg WAGA Z PRZYŁĄCZAMI KOŁNIERZOWYMI: - STANDARDOWA LOKALIZACJA PRZYŁĄCZY K1 - wlot czynnika grzewczego K2 - wylot czynnika ogrzewanego K3 - wlot czynnika ogrzewanego K4 - wylot czynnika grzewczego TYPY PRZYŁĄCZY K1, K4: R 1" gwint wewnętrzny K2, K3: R 11" gwint wewnętrzny

Wymiennik B500

PARAMETRY PRACY MAX. CIŚNIENIE: 1,6 MPa MAX. TEMPERATURA: 203 deg. C PARAMETRY KONSTRUKCYJNE POWIERZCHNIA WYMIANY CIEPŁA: 1,4 m2, rura karbowana 8mm OBJĘTOŚĆ STR. RUREK: 2,8 l OBJĘTOŚĆ STR. PŁASZCZA: 4,8 l WAGA Z PRZYŁĄCZAMI GWINTOWANYMI: 12,4 kg WAGA Z PRZYŁĄCZAMI KOŁNIERZOWYMI: - STANDARDOWA LOKALIZACJA PRZYŁĄCZY K1 - wlot czynnika grzewczego K2 - wylot czynnika ogrzewanego K3 - wlot czynnika ogrzewanego K4 - wylot czynnika grzewczego TYPY PRZYŁĄCZY K1, K4: R 1" gwint wewnętrzny K2, K3: R 2" gwint wewnętrzny

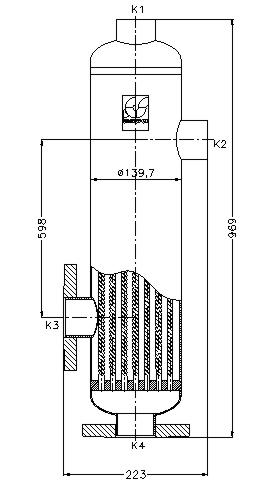

Wymiennik B1000

PARAMETRY PRACY MAX. CIŚNIENIE: 1,6 MPa MAX. TEMPERATURA: 203 deg. C PARAMETRY KONSTRUKCYJNE POWIERZCHNIA WYMIANY CIEPŁA: 2,0 m2, rura karbowana 8mm OBJĘTOŚĆ STR. RUREK: 4,5 l OBJĘTOŚĆ STR. PŁASZCZA: 7,8 l WAGA Z PRZYŁĄCZAMI GWINTOWANYMI: 23,5 kg WAGA Z PRZYŁĄCZAMI KOŁNIERZOWYMI: 29,1 kg STANDARDOWA LOKALIZACJA PRZYŁĄCZY K1 - wlot czynnika grzewczego K2 - wylot czynnika ogrzewanego K3 - wlot czynnika ogrzewanego K4 - wylot czynnika grzewczego TYPY PRZYŁĄCZY K1, K2, K3, k4: R 2" gwint wewnętrzny, DN50 kołnierz płaski
